Le carrick à pompe

 23-curricle (4)





Le terme "carrick" est attribué à une caisse de voiture trés caractéristique. La particularité de cette caisse réside dans sa forme de type cabriolet, dont les montants arrières sont à double galbe en forme de S.


1-curricle (5)



Cette caisse a été utilisée avec différents montages:

-sur quelques exemplaires de voitures à quatre roues,


Dessin extrait de "collection meubles et objets de goût" de 1812





-mais essentiellement sur des voitures à deux roues;

        -à brancards pour être attelée à un  cheval




Carrick à Brancards Duschene 1808 (Gallica)



          - avec un timon pour être attelée à deux chevaux (nommée par duchesne dans "Dessins de voitures" Karick anglais ou Karick à pompe suivant son mode de suspension.)




Carrick Anglais Duchesne 1808 (Gallica)






Carrick à pompe Duchesne 1808 (Gallica)



Plus tardivement, certains concepteurs, comme Guillon en 1853 dans "L'architecte en voiture", proposeront un modèle à six ressorts utilisable en Carrick simple à un cheval ou à 2 chevaux donc, en Carrick à pompe:


Carrick à pompe dessiné par Guillon

 "Je ferai remarquer que le timon peut se remplacer par deux brancards disposés en limonière, lors qu'il plaît de ne rouler qu'avec un cheval; mais comme je dois tout dire, le type de cet équipage est d'y voir atteler deux chevaux. Cela lui donne une physionomie aristocratique et un genre prestigieux"-Guillon-





L'attelage à deux chevaux d'une telle voiture nécessitait l'utilisation d'un harnais trés particulier dit harnais à pompe que nous vous avons présenté dans notre dernier article

Harnais "à pompe" et voitures dites "à pompe",

d'où le nom de Carrick à pompe donné à ce véhicule.



  6

Détail du harnais à pompe conçu par le sellier Léné en 1878



D'aprés Bastard, dans "Paris qui roule" écrit en 1889, le carrick à pompe serait d'origine irlandaise. Le modèle le plus ancien existant de nos jours est conservé au musée de Maidstone. Il a appartenu à la famille Kemp et daterait des années 1790 (la datation de 1760 que donnent certains auteurs est, d'aprés les conservateurs du musée, totalement  erronée). Une présentation plus complète de la voiture vous est proposée sur le site en lien:link




carrick a pompe

    hhblog fig3-copie-1

      Photos History Hoiden



 On trouve les premières traces écrites d'une telle voiture, sous la dénomination de curricle, dans l'ouvrage de Felton "Treatise of carriages", en 1794. Il y décrit deux voitures à simple timon, demandant l'utilisation d'un harnais à pompe.


       13-scan12

Proper curricle


Les systèmes de suspension furent variés;

- Sous la terminologie de curricle gig, ce dessin de Felton montre une caisse suspendue sur un montage assez complexe intégrant deux ressorts à fouets.

 curricle gig



-Suspension composé de 4 ressorts en C qui semble avoir été couramment utilisé, fin XVIII° en Angleterre.

 47-curricle,3



-Suspension avec des ressorts à pincettes.

Carrick Carrassi 4 (1)


-Suspension à ressorts à pincettes et ressorts en C

1-1

Carrick extrait de "Meubles et objets de gout" (coll.H Paggen)





-Le montage avec 6 ressorts intégrant 2 ressorts en C.

carrick 0008





- Progressivement, les caisses vont s'allèger et les suspensions vont s'uniformiser vers ce montage à 6 ressorts

31-Peters%26Son

 Carrick de la firme Peters § son




527265 536668846362701 1186657089 n





Ces voitures, quelque soient les modèles de suspension utilisés, sont difficiles à équilibrer.

 L’équilibre de la voiture est assuré:

-Par la qualité de la construction et de l'équilibrage de la voiture. Vous trouverez une présentation de cet équilibrage sur ce lien:link

-Par le harnais à pompe, déjà décrit, complété par une sangle liée à l'extérieur des sellettes et passant au dessus du timon pour lui éviter de remonter.

-Par la présence d’un groom à l’arrière, debout ou assis, qui doit pouvoir sauter rapidement du véhicule d'où son surnom de "Tigre".


10-CARRICK photoDelton
Photo de Delton


bmgzzovqd5sju04zs-copie-1

      Voiture du Baron d'Anglesey


-En absence de planche ou de siège de groom, la voiture était, surtout au XVIII°, dotée d’un coffre qui pouvait être alourdi selon les besoins par des plaques de plomb.

Carrick Duchesne 1908 008

Dessin de Duchesne 1808



Dans ce cas, le propriétaire pouvait être accompagné de deux grooms à cheval,(l'un assistant le meneur en cas de besoin, le second s'occupant des chevaux de selle).


16-carrick-peinture

Promenade (Sweebach JFJ 1820


Le menage du carrick à pompe était comme pour toutes les voitures à pompe extrêmement délicat et risqué, ce qui a inspiré les caricaturistes du XIX° siècle.


20-curricle (6)



Malgré sa difficile utilisation, le carrick è pompe était la voiture sportive qui, durant une époque, eut la préférence de nombres de sportmen.


chevaux voiture cabriolet 1860 leblanc

Peinture Leblanc 1860



Toujours menée par son propriétaire à la ville comme à la campagne, c'est la voiture brillante et élégante réservée à l'élite. Elle nécessitait des chevaux parfaitement apparentés en taille et en allure.




Photo Sellerie Dorantes



Vous apprécierez l'élégance de cet équipage en visionnant ce film tourné à Jerez en 2011.





       Le carrick à pompe, voiture d'exception, fut  construit  dans les ateliers les plus prestigieux par exemple:

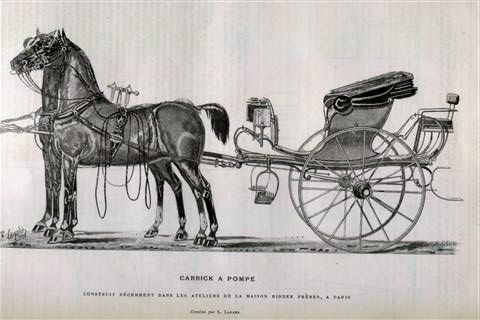

Binder frères Paris

08-carrick-binder-1891 (1)



Labourdette Paris

44-Labourdette restau schroeven

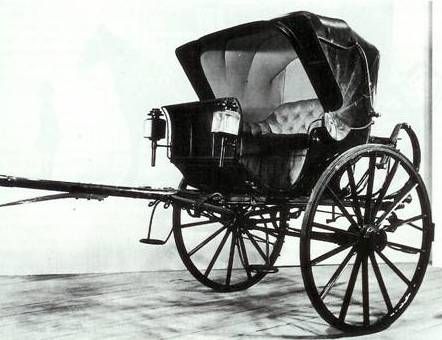

 Brewster § Co Londres

02-brewster § CO



Ehrler Paris

41-P1020017

36-P102006137-P1020035

40-schroeven

Voiture Ehrler Paris de la collection de Patrick Schroven (Photo D Gaiser)

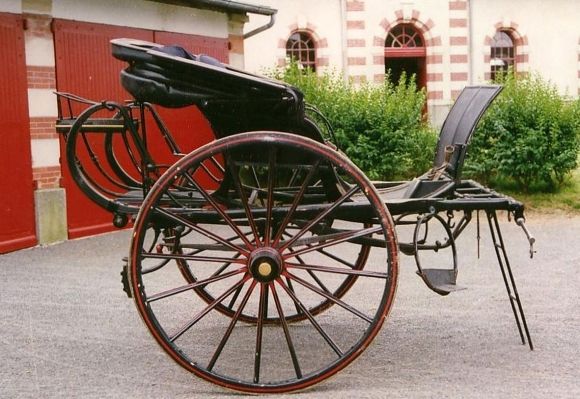

Les experts n’en reconnaissent que très peu d’authentiques. La notice des monuments historiques sur le carrick de St Lo n'en dénombre que 9 en Europe dont 3 en France; deux sont conservés dans des collections privées. La seule voiture visible par le public  est conservée au haras de Saint-Lo.



15-img-5-small580

Photos Baby Luc (article Libourel Jean Louis revue In Situ)


Elle figure ainsi que son harnais parmi les rares voitures hippomobiles classées.





Ce carrick à pompe provient de la famille Savalet de Langer à Saint Pierre Langer dans la Manche. Il a été construit à Londres par Peter § Sons dans la deuxième moitié du XIX° siècle.

La voici attelée, menée par Louis Basty.

03-carrick st lo

      Photo Haras Nationaux

Texte:

Figoli




Photos:

 Archives;Bibliothèque numérique de la BNF "Gallica",D Gaiser, H. Baup, Figoli, photos de courtoisie,...




Bibliographie:



Libourel Jean Louis, voitures hippomobiles


Lebrun, Manuel complet du  Bourrelier et du sellier, Riquet Paris,1833




Spruytte J, Etudes expérimentales sur l'attelage



Walrond Sallie, Les voitures à chevaux



Felton,Treatise of carriages



Duchesne, Dessins



..........

    2-1 0002

Dessin de 1812 extrait de "meubles et objets de goût" utilisant une autre dénomination peu usitée de carrick à timon. (coll.Figoli)
